智能變電站工程調試及驗收標準主要技術內容是:總則、術語和縮略語、基本規定、組態配置、單體調試、分系統調試、啟動試運、調試驗收。

前言
根據住房和城鄉建設部《關于印發(2014年工程建設標準規范編制、修訂計劃>的通知》(建標(2013)169號)的要求,標準編制組經廣泛調查研究,認真總結實踐經驗,參考有關國際標準和國外先進標準,并在廣泛征求意見的基礎上,編制本標準。
本標準主要技術內容是:總則、術語和縮略語、基本規定、組態配置、單體調試、分系統調試、啟動試運、調試驗收。
本標準由住房和城鄉建設部負責管理,由中國電力企業聯合會負責日常管理,由廣東電網有限責任公司電力科學研究院負責具體技術內容的解釋。執行過程中如有意見或建議,請寄送廣東電網有限責任公司電力科學研究院(地址:廣東省廣州市越秀區東風東路水均崗8號,郵編:510080)。
總則
1.0.1 為規范智能變電站工程調試及驗收,提高調試質量和移交水平,制定本標準。
1.0.2 本標準適用于110kV(66kV)及以上電壓等級智能變電站新建及改擴建工程。
1.0.3 智能變電站調試及驗收,除應符合本標準外,尚應符合國家現行有關標準的規定。
單體調試一般要求
待調試設備(裝置)應進行資料檢查,包括設備的出廠試驗報告、技術說明書、圖紙資料等,資料應完整。
待調試設備(裝置)應進行外觀、接口及電源檢查,包括外觀檢查、上電檢查、電源檢查、絕緣試驗及光接口功率測試,應滿足技術協議要求。
待調試設備(裝置)應進行軟、硬件檢查,包括硬件配置檢查、參數檢查、程序版本檢查、配置文件版本及校驗碼檢查,應滿足技術協議要求。
PMU裝置
PMU裝置測試應包括精確度測試、實時記錄功能檢查和觸發啟動采樣數據記錄測試,并應符合現行國家標準《電力系統同步相量測量裝置檢測規范》GB/T 26862的有關規定。
PMU裝置應進行SV異常告警測試,模擬SV輸入異常,被測裝置應符合下列規定:
1模擬SV報文配置異常,告警應正確;
2模擬SV輸入通信中斷或丟幀超時,告警應正確;
3模擬SV品質位無效或檢修標識不一致,告警應正確。

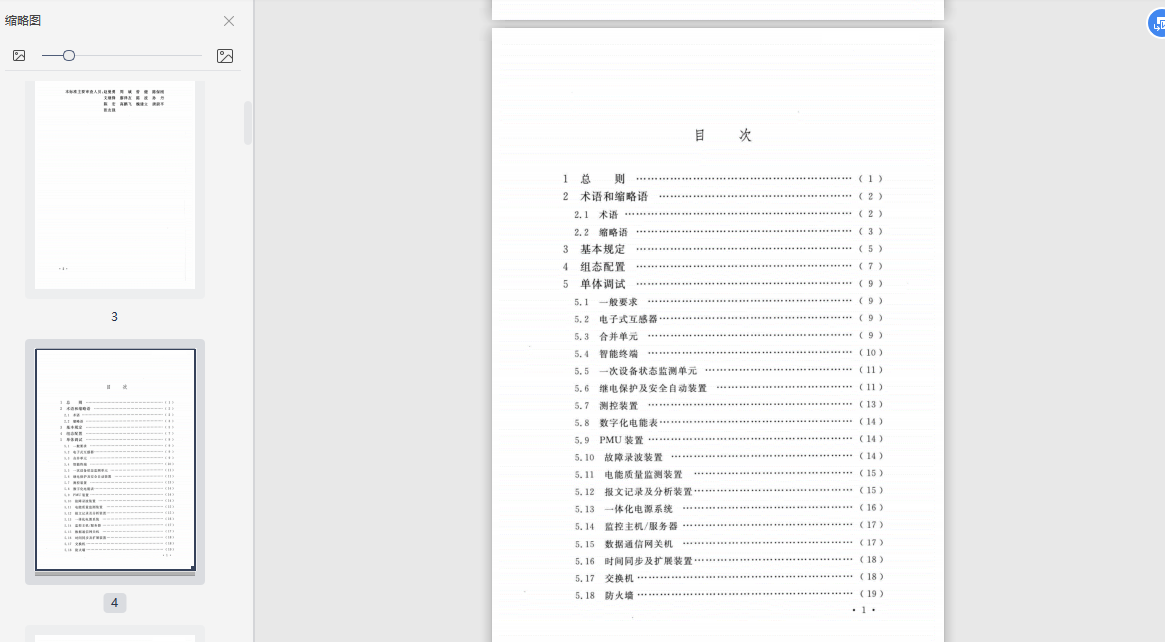

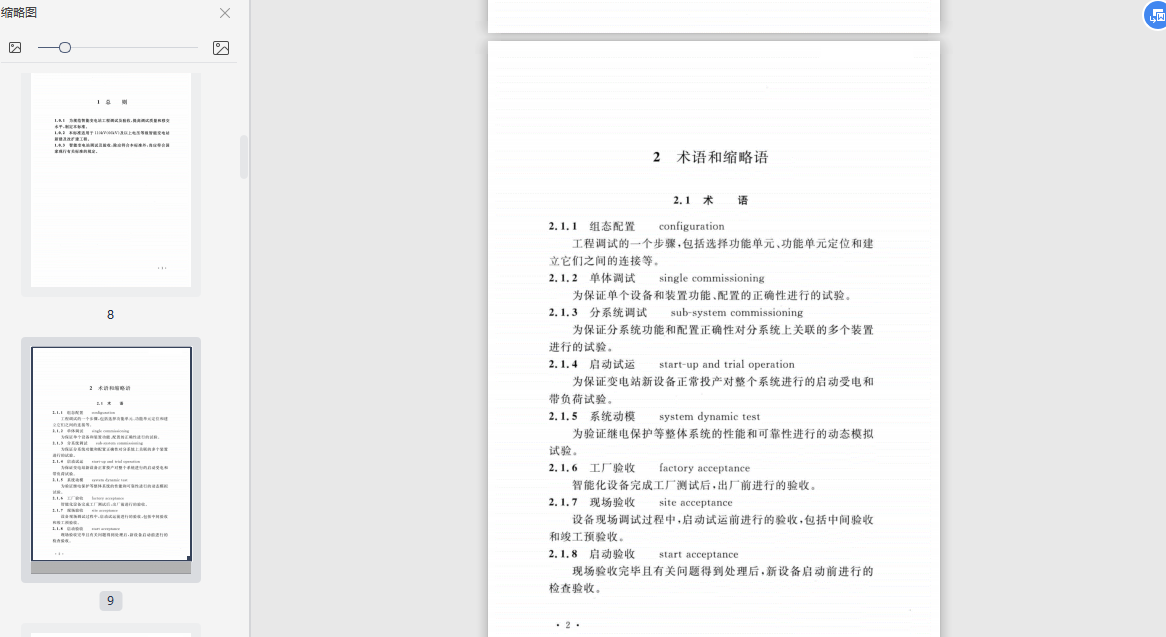

智能變電站工程調試及驗收標準截圖



您現在查看是摘要介紹頁, 詳見PDF附件(12742KB,63頁)。
